高揚程
高揚程ポンプは、発生した濁水や泥水を他の場所に汲み上げる際に使用するポンプです。
![高揚程ポンプ(UC-252)の画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2Fd46b4d3967194732a3b069eadddd4393%2Fhh_pump_UC-252.jpg&w=1200&q=75)

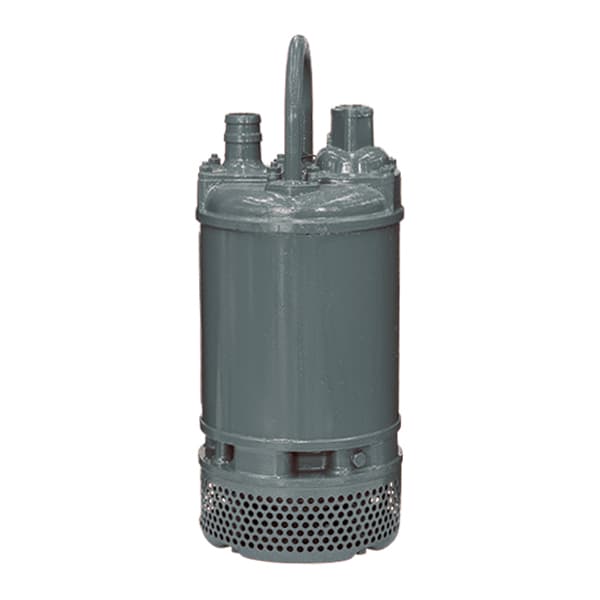

UC-252
![高揚程ポンプ(UCF-2104)の画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F2814f5a57a1a493891a95309d9b50704%2Fhh_pump_UCF-2104.jpg&w=1200&q=75)

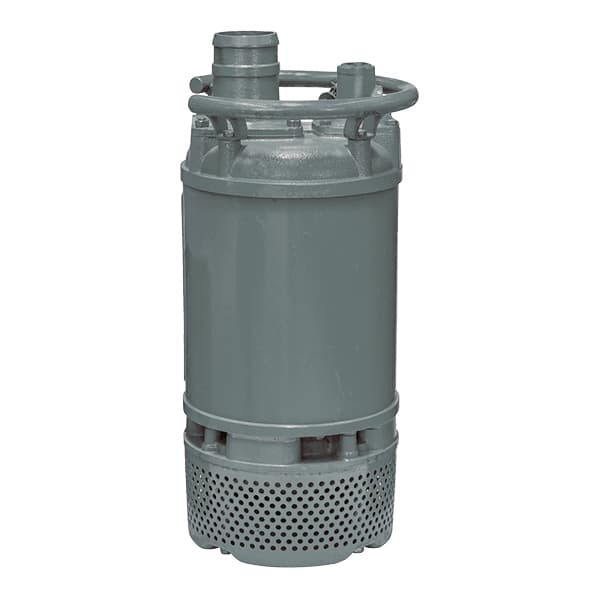

UCF-2104
![高揚程ポンプ(UCF-2206)の画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F36944bf467f344aca1bb1a28d38da18c%2Fhh_pump_UCF-2206.jpg&w=1200&q=75)

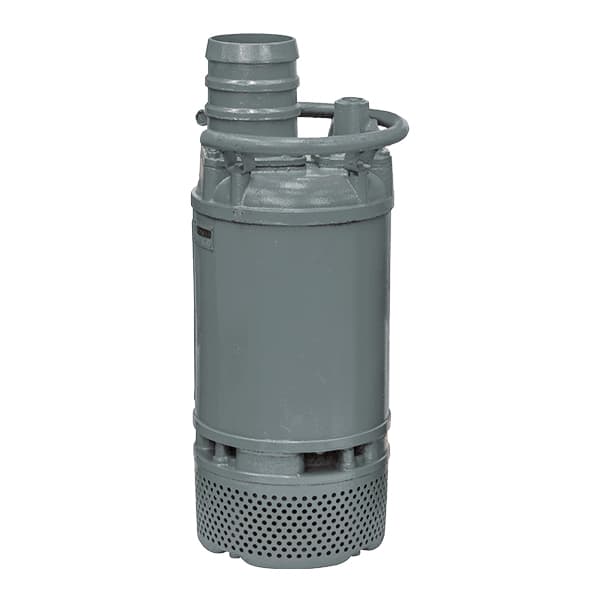

UCF-2206
![高揚程ポンプ性能曲線の画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2Faf21ad9e1bbd4e4096e08fe63c4f3d91%2Fhh_pump_graph01.jpg&w=1200&q=75)

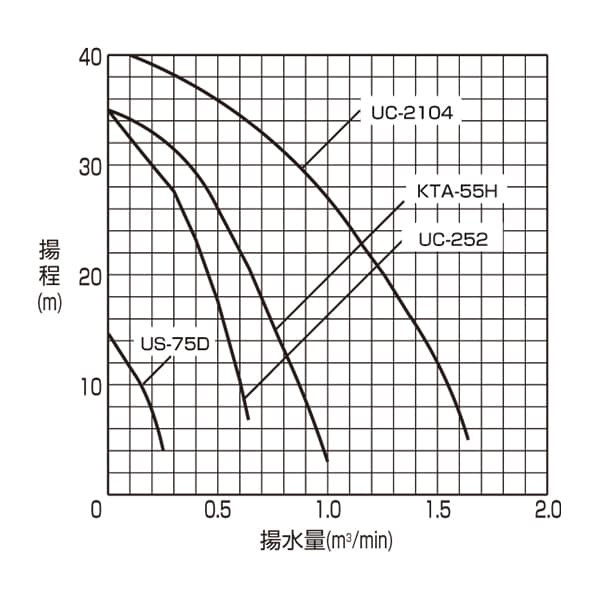

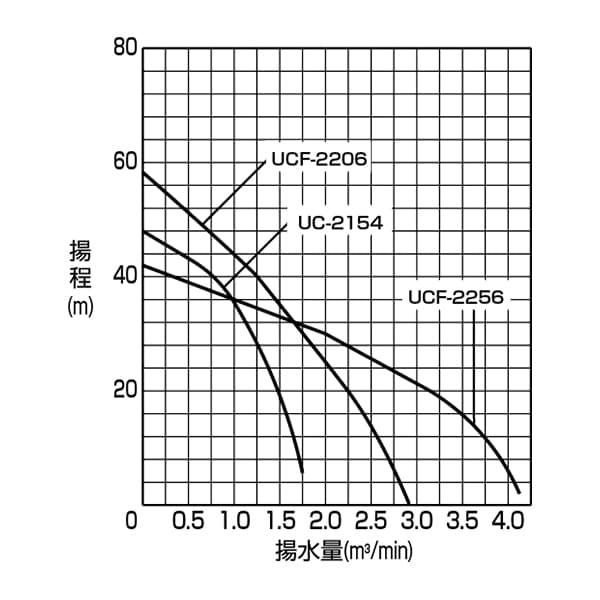

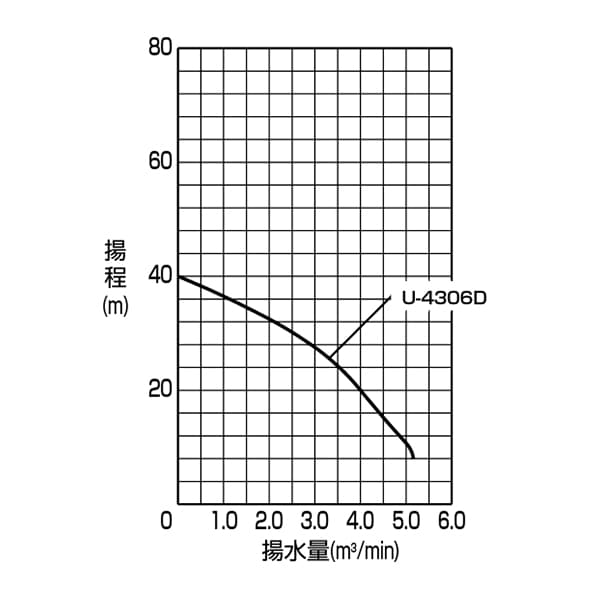

性能曲線
![高揚程ポンプ性能曲線の画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F698a4d8c227f4c66825e8f4d58524a73%2Fhh_pump_graph02.jpg&w=1200&q=75)
![高揚程ポンプ性能曲線の画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2Fdfdb8f5d2b4c47bb9f201aad08d0c9ad%2Fhh_pump_graph03.jpg&w=1200&q=75)
仕様及び寸法表
参考機種名 | 口径(吋) | 口径(mm) | 出力(kW) | 配電方式 | 電圧(V) | 揚程(m) | 揚水量(㎥/min) | 寸法(mm) | 運転可能水位(mm) | ケーブル長さ(m) | 質量(kg) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
| 50Hz | 60Hz |
|
| 最大高 × 最大径 |
|
|
|
UC-252 | 2 | 50 | 3.7 | 三相 | 200 | 220 | 30 | 0.2 | 689 × 280 | 150 | 7~10 | 51 |
KTA-55H | 2 | 50 | 5.5 | 三相 | 200 | 220 | 26 | 0.5 | 690 × 284 | 160 | 7~10 | 54 |
KTA-55H | 3 | 75 | 5.5 | 三相 | 200 | 220 | 26 | 0.5 | 690 × 284 | 160 | 7~10 | 54 |
KTA-55H | 4 | 100 | 5.5 | 三相 | 200 | 220 | 26 | 0.5 | 690 × 284 | 160 | 7~10 | 54 |
UCF-2104 | 4 | 100 | 7.5 | 三相 | 200 | 220 | 27 | 1 | 774 × 370 | 210 | 7~10 | 113 |
UCF-2104 | 6 | 150 | 7.5 | 三相 | 200 | 220 | 27 | 1 | 774 × 370 | 210 | 7~10 | 113 |
UCF-2154 | 4 | 100 | 11 | 三相 | 200 | 220 | 35 | 1 | 741 × 370 | 210 | 7~10 | 118 |
UCF-2154 | 6 | 150 | 11 | 三相 | 200 | 220 | 35 | 1 | 741 × 370 | 210 | 7~10 | 118 |
UCF-2206 | 4 | 100 | 15 | 三相 | 200 | 220 | 35 | 1.5 | 843 × 370 | 210 | 7~10 | 151 |
UCF-2206 | 6 | 150 | 15 | 三相 | 200 | 220 | 35 | 1.5 | 843 × 370 | 210 | 7~10 | 151 |
UCF-2256 | 6 | 150 | 19 | 三相 | 200 | 220 | 30 | 2 | 901 × 455 | 250 | 7~10 | 225 |
UCF-2256 | 8 | 200 | 19 | 三相 | 200 | 220 | 30 | 2 | 901 × 455 | 250 | 7~10 | 225 |
U-4306D | 6 | 150 | 22 | 三相 | 200 | 220 | 33 | 2 | 1128 × 540 | 250 | 7~10 | 430 |
U-4306D | 8 | 200 | 22 | 三相 | 200 | 220 | 33 | 2 | 1128 × 540 | 250 | 7~10 | 430 |
