普通揚程 水中ポンプ
普通揚程水中ポンプは、一般土木・建築工事の排水や、湧水、溜り水の排水などに使用されます。
![普通揚程 水中ポンプ(US-222B、US-233B)の画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F8933e5ba66eb4268a0a35eb6403e9e70%2Fnl_pump_US-222B.jpg&w=1200&q=75)

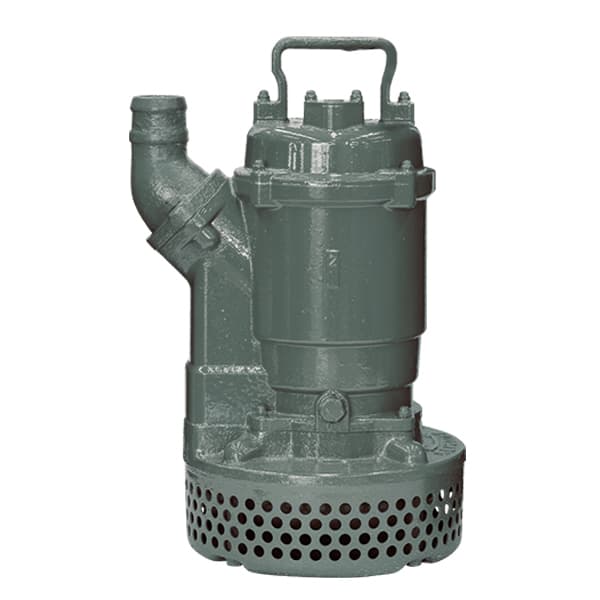

US-222B、US-233B
![普通揚程 水中ポンプ(US-212B、US-253B、KTA-55L、 UCF-2106)の画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F0e8b34aacfd14ff784cdf7fe9b11d8c8%2Fnl_pump_US-253B.jpg&w=1200&q=75)

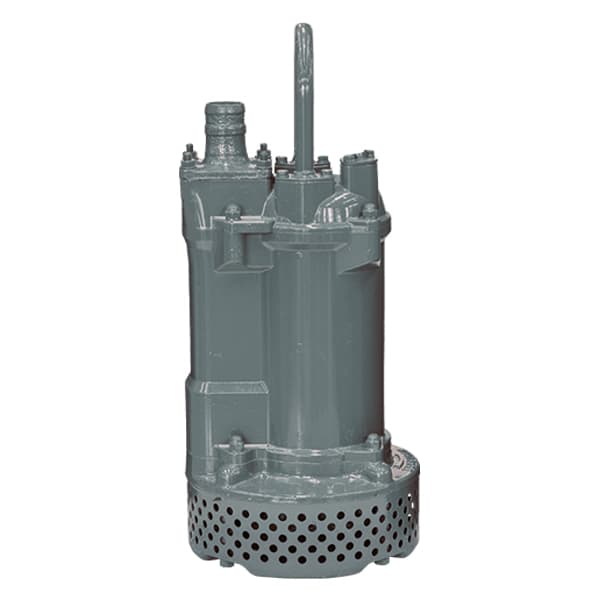

US-212B、US-253B、KTA-55L、 UCF-2106
![普通揚程 水中ポンプ(UCF-2156、UCF-2258)の画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F97a508b059f4453793e1eb112e0b2c59%2Fnl_pump_UCF-2156.jpg&w=1200&q=75)

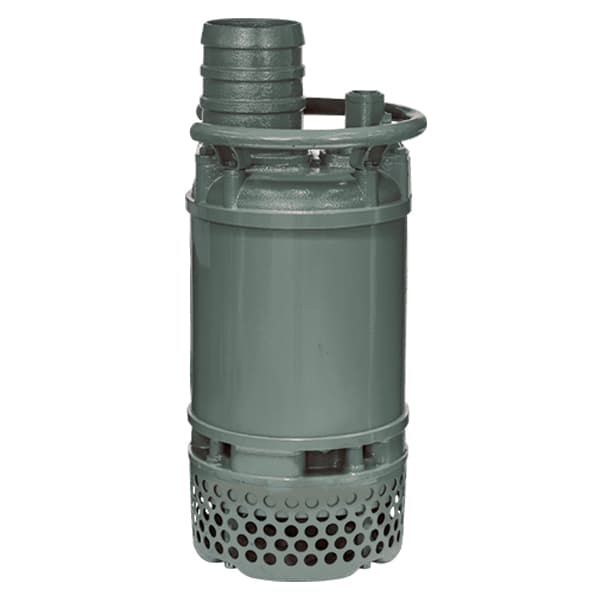

UCF-2156、UCF-2258
![普通揚程 水中ポンプ性能曲線の画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F5fe7e9191c5b4dbfb5cfa72e3d2f66c8%2Fnl_pump_graph01.jpg&w=1200&q=75)
性能曲線
![普通揚程 水中ポンプ性能曲線の画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F013b92bc31f949b2a60e3cf162a3f544%2Fnl_pump_graph02.jpg&w=1200&q=75)
![普通揚程 水中ポンプ性能曲線の画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F5c03a4153cde4891820ac00542b7788c%2Fnl_pump_graph03.jpg&w=1200&q=75)
仕様及び寸法表
機種名 | 口径(吋) | 口径(mm) | 出力(kW) | 電圧(V) | 揚程(m) | 揚水量(㎥/min) | 寸法(mm) | 運転可能水位(mm) | ケーブル長さ(m) | 質量(kg) |
---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
| 最大高 × 最大径 |
|
|
|
US-40J | 2 | 50 | 0.4 | 100 | 8 | 0.1 | 364 × 194 | 90 | 4~5 | 12 |
US-212B | 2 | 50 | 0.75 | 三相 200/220 | 10 | 0.15 | 441 × 194 | 90 | 4~5 | 13.6 |
US-222B | 3 | 75 | 1.5 | 三相 200/220 | 15 | 0.2 | 443 × 300 | 80 | 6~8 | 21 |
US-233B | 3 | 75 | 2.2 | 三相 200/220 | 12 | 0.4 | 443 × 300 | 80 | 6~8 | 23 |
US-253B | 4 | 100 | 3.7 | 三相 200/220 | 18 | 0.5 | 622 × 290 | 130 | 7~10 | 36 |
KTA-55L | 3 | 75 | 5.5 | 三相 200/220 | 15 | 1 | 690 × 284 | 170 | 7~10 | 55 |
UCF-2106 | 4 | 100 | 7.5 | 三相 200/220 | 10 | 2 | 826 × 370 | 210 | 6~10 | 106 |
UCF-2156 | 4 | 100 | 11 | 三相 200/220 | 15 | 2 | 793 × 370 | 210 | 6~10 | 111 |
UCF-2258 | 8 | 200 | 19 | 三相 200/220 | 15 | 4 | 931 × 455 | 250 | 6~10 | 214 |
