水槽タンク/ノッチタンク
![3㎥、42㎥の水槽タンクの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F78fa1c45e8ee444cbeddb55fd24be5e8%2Fws_tank_35-42m3.jpg&w=1920&q=75)

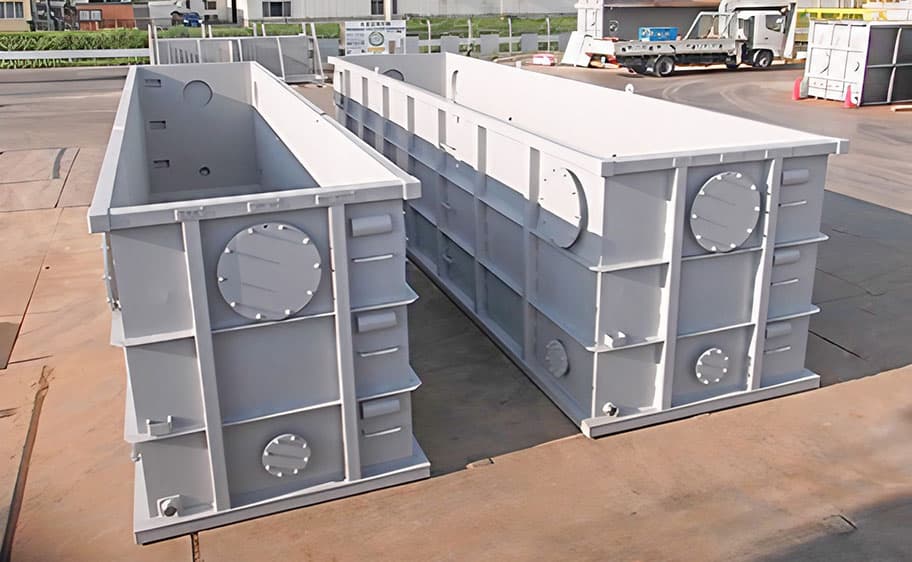

3㎥、42㎥の水槽タンク
![16㎥、20㎥、24㎥の水槽タンクの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F97c368c9a4d5406b9bbc12246e275daf%2Fws_tank_16-24m3.jpg&w=1920&q=75)

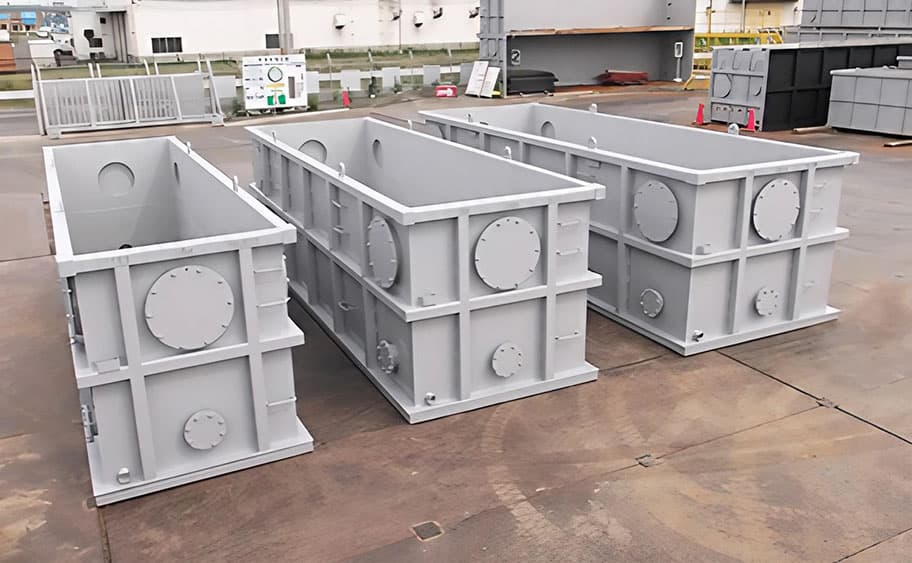

16㎥、20㎥、24㎥の水槽タンク
![26㎥、32㎥の水槽タンクの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F9d63527941e4410c98660641df3c4a47%2Fws_tank_26-32m3.jpg&w=1920&q=75)

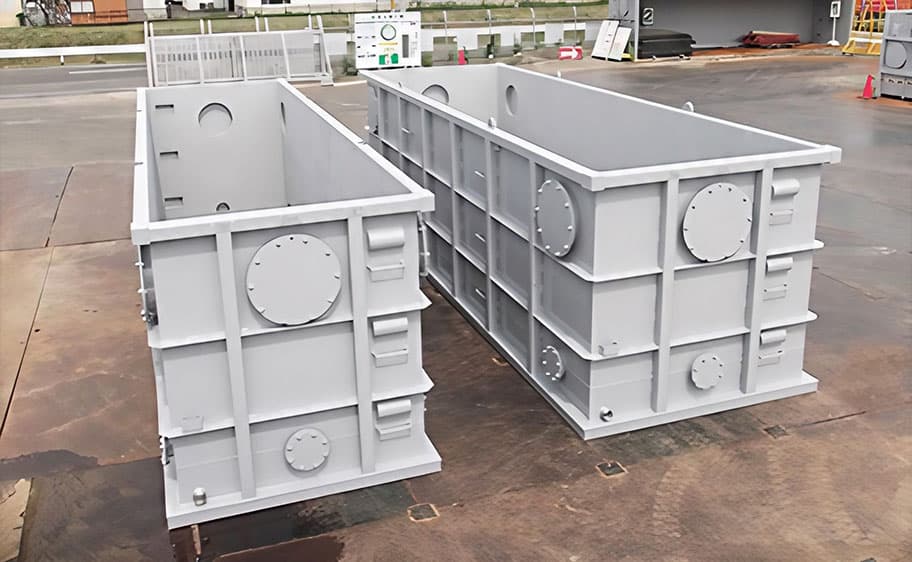

26㎥、32㎥の水槽タンク
![8㎥、10㎥、12㎥の水槽タンクの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F96c1f09e5d384891bd0097d5f989e479%2Fws_tank_8-12m3.jpg&w=1920&q=75)

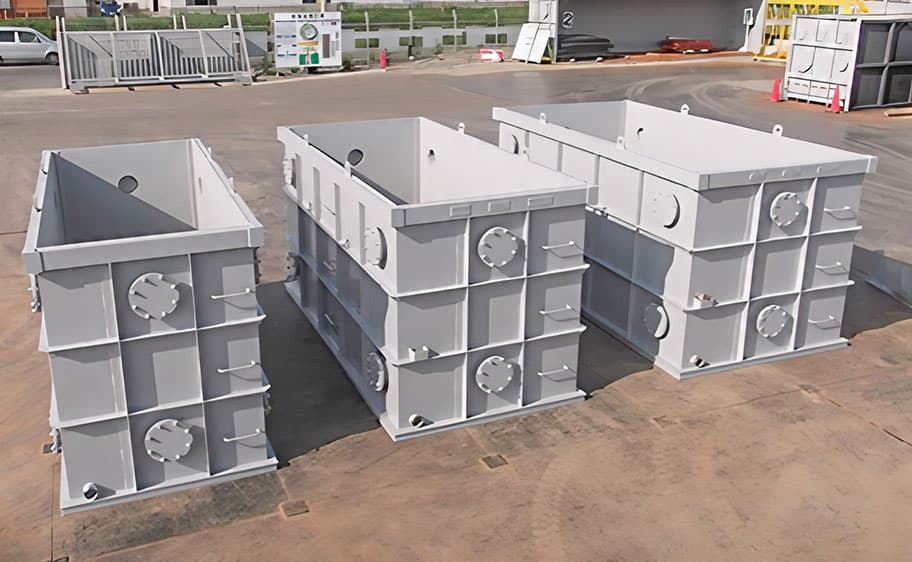

8㎥、10㎥、12㎥の水槽タンク
![1m³の水槽タンクの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F9acef480b38d4034874143708f04a9db%2Fws_tank_1m3.jpg&w=1920&q=75)

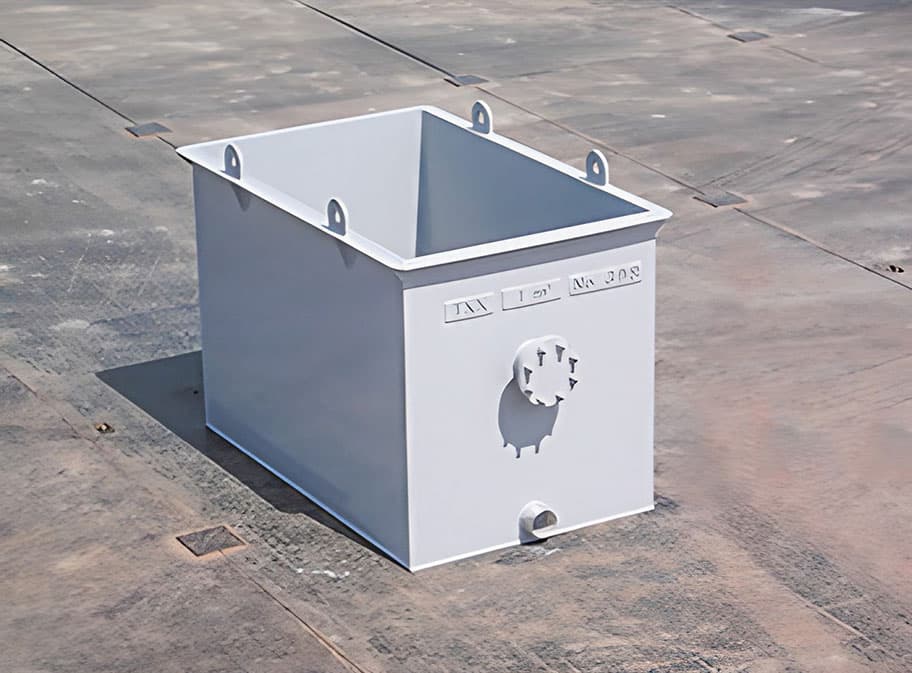

1m³の水槽タンク
![3㎥の水槽タンクの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2Fbaba298e0c85440794d7810e041b1da8%2Fws_tank_3m3.jpg&w=1920&q=75)

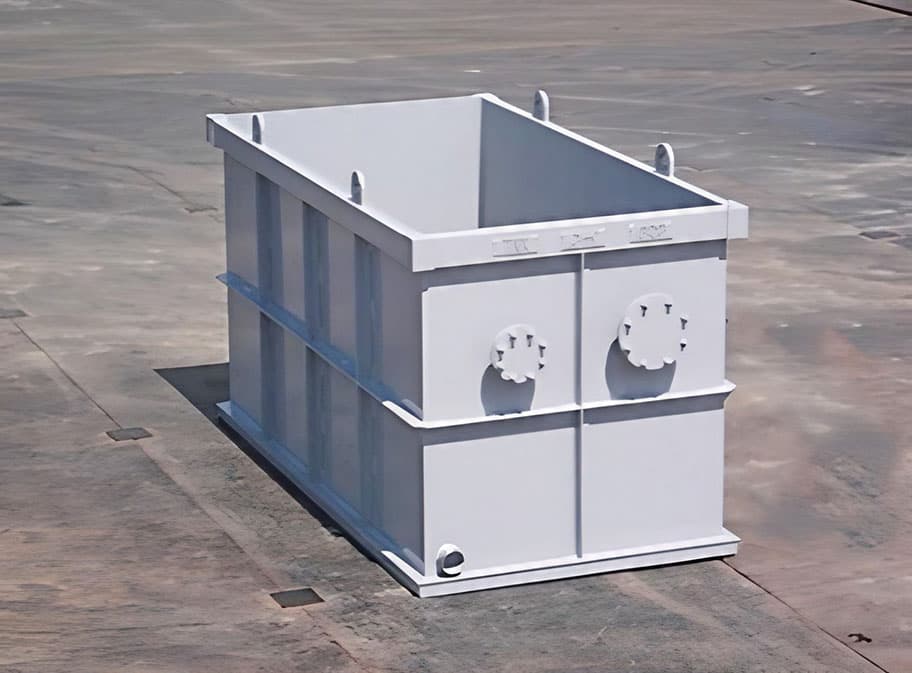

3㎥の水槽タンク
![5㎥の水槽タンクの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F5922ac96b1b64be783c38422e6b849be%2Fws_tank_5m3.jpg&w=1920&q=75)

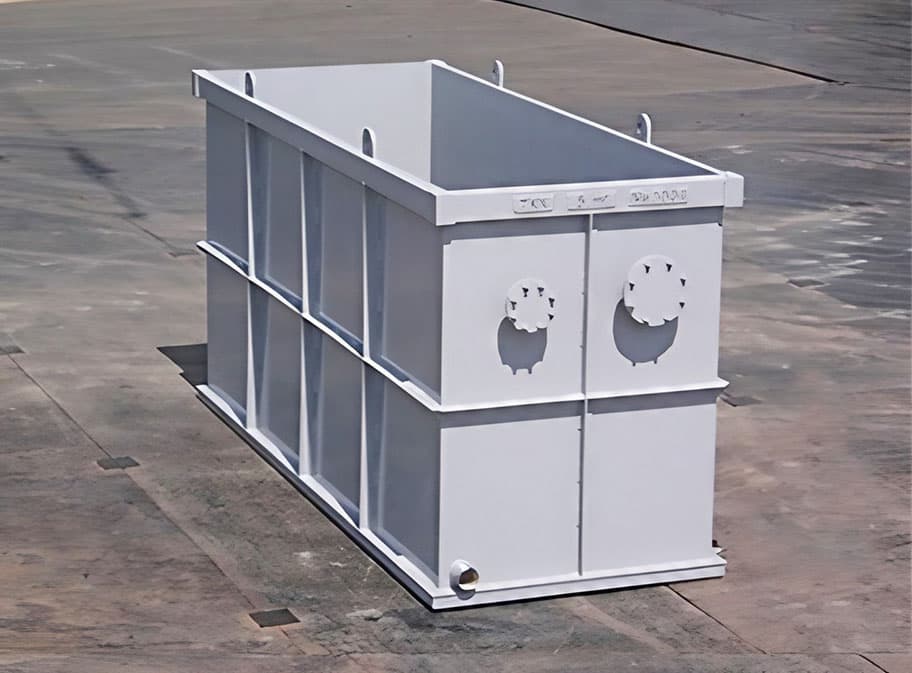

5㎥の水槽タンク
![30㎥の水槽タンクセットの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F8ab7add824814135a25bfe9520b967c7%2Fws_tank_30m3_set.jpg&w=1920&q=75)

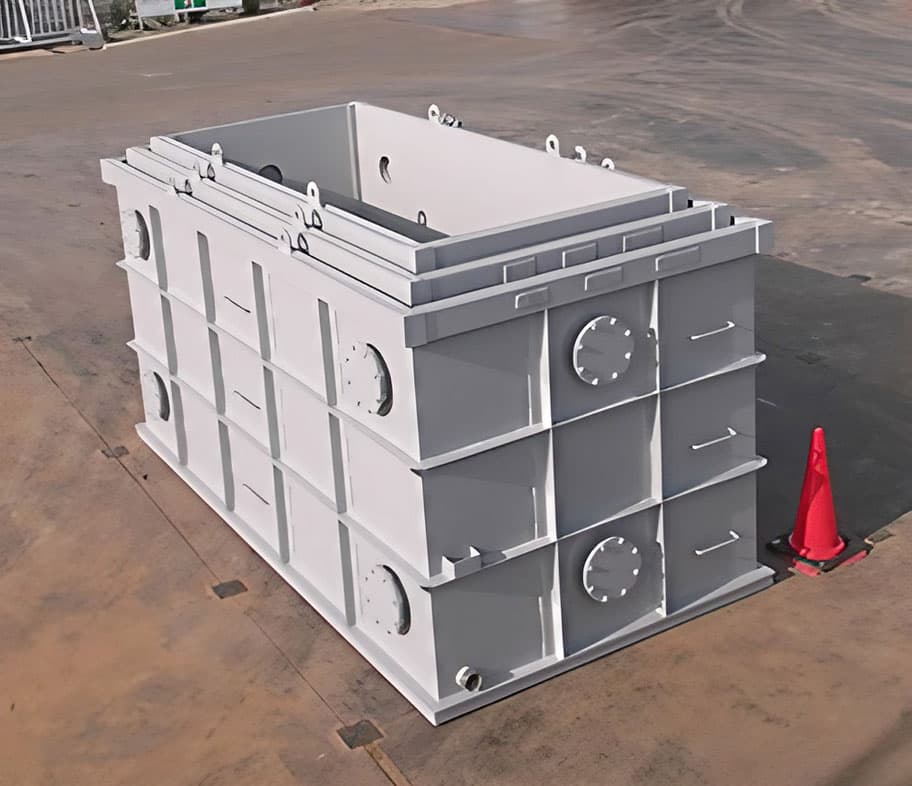

30㎥の水槽タンクセット
![58㎥の水槽タンクセットの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2Ffac0d30be5894b3a93b0093e3b919560%2Fws_tank_58m3_set.jpg&w=1920&q=75)

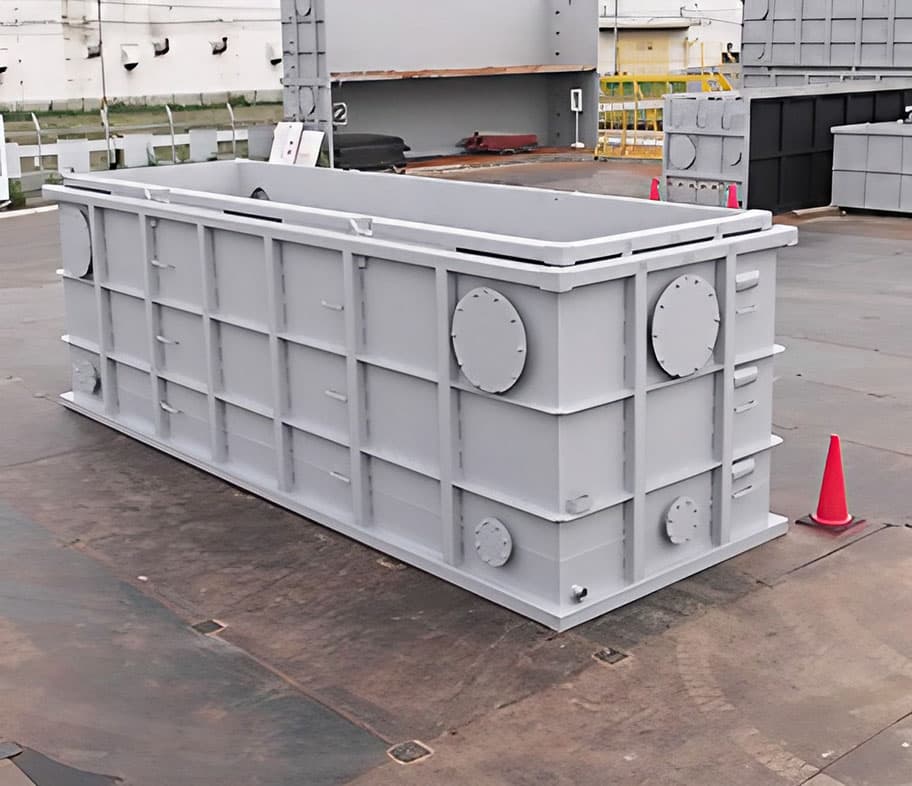

58㎥の水槽タンクセット
![60㎥の水槽タンクセットの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F2d33f98f124b4a1097d59de011d2bdd5%2Fws_tank_60m3_set.jpg&w=1920&q=75)

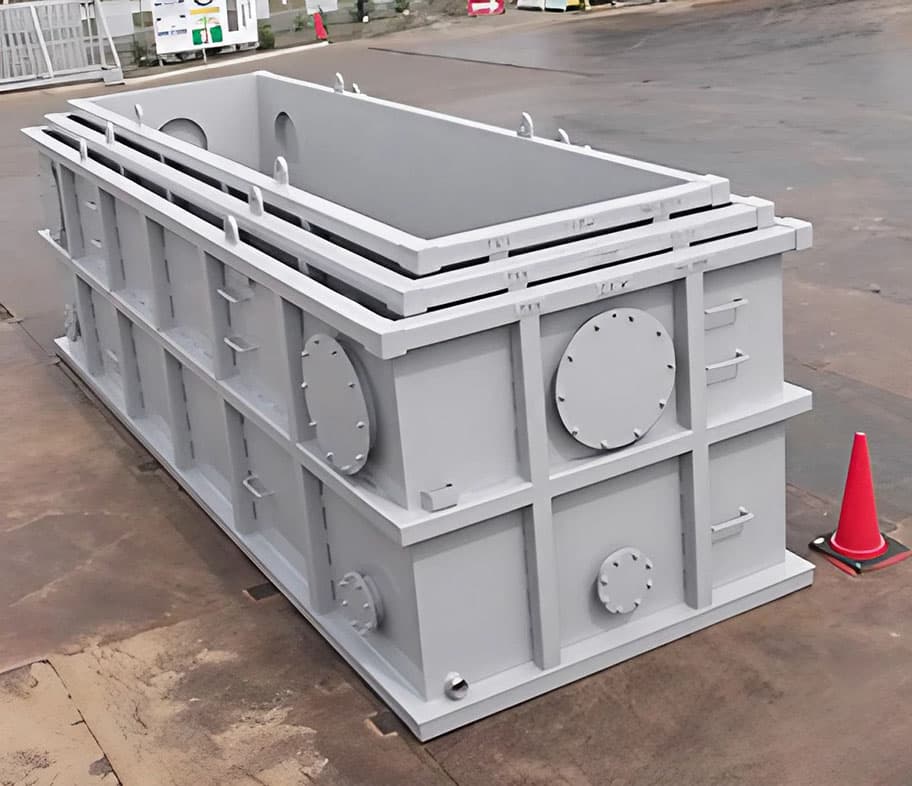

60㎥の水槽タンクセット
![77㎥の水槽タンクセットの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F30f8c706eebe4dbf9036ef65b24827f5%2Fws_tank_77m3_set.jpg&w=1920&q=75)

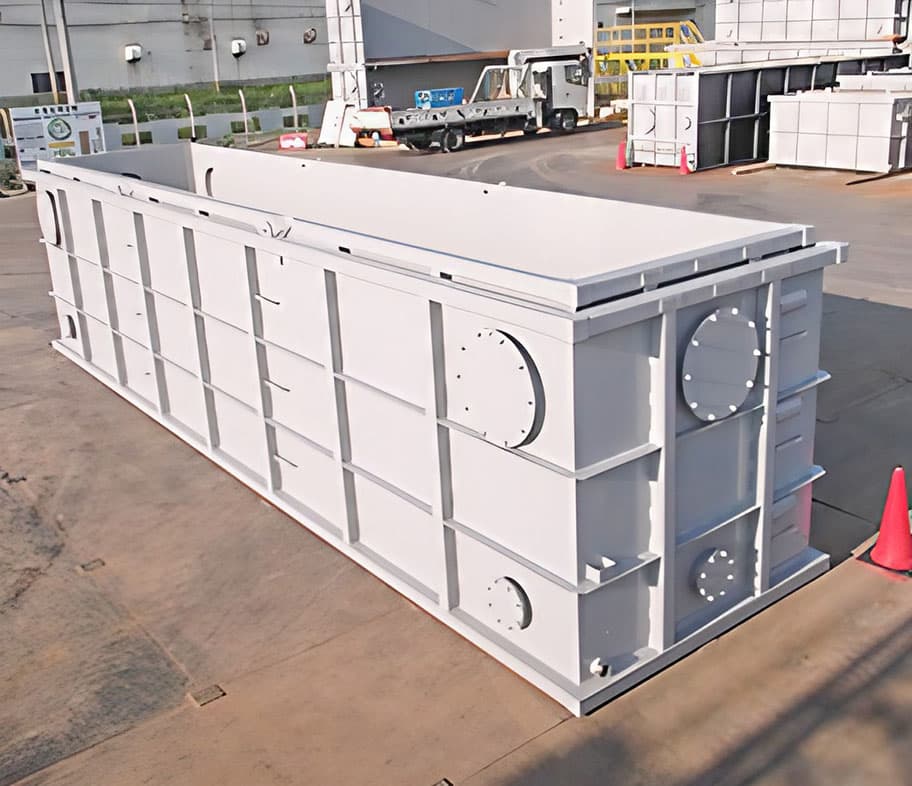

77㎥の水槽タンクセット
![1㎥のノッチタンクの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F19595298f7484e2ca6fa81c5b320233a%2Fn_tank_1m3.jpg&w=1920&q=75)

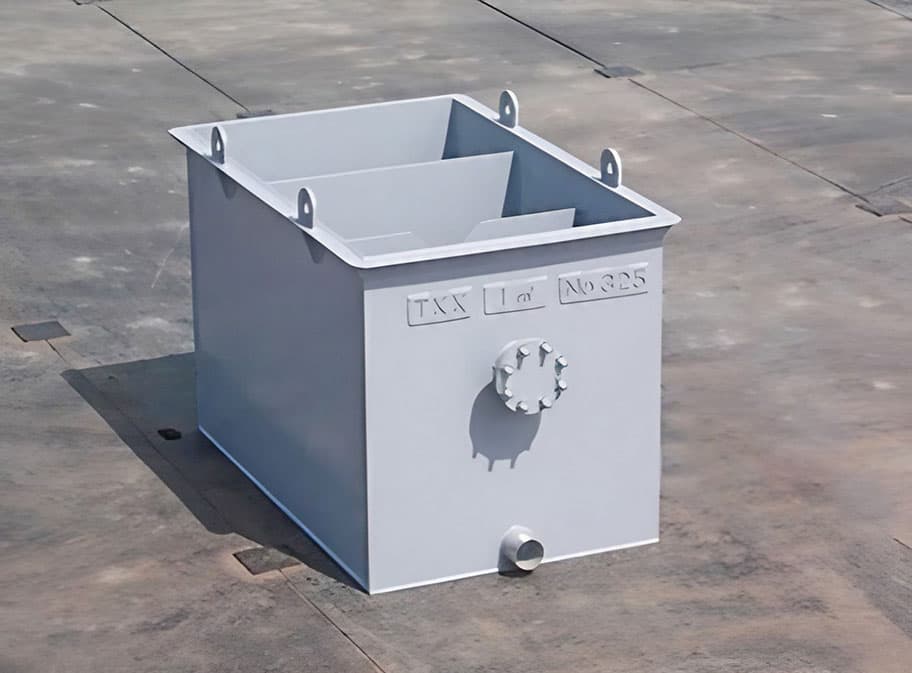

1㎥のノッチタンク
![3㎥のノッチタンクの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2Fdb695c61c7a347f5a4519ed9248e15ec%2Fn_tank_3m3.jpg&w=1920&q=75)

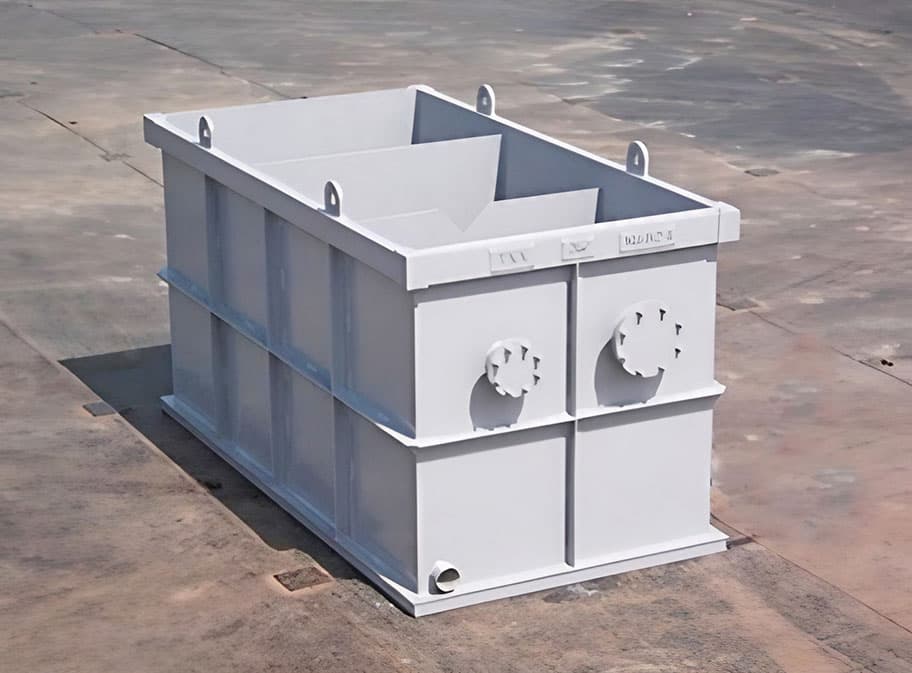

3㎥のノッチタンク
![5㎥のノッチタンクの画像](/_next/image?url=https%3A%2F%2Fimages.microcms-assets.io%2Fassets%2Ff8d97a8b98f247e8b05958162a571df5%2F6268279611bf4d8191e06a415a51c9e8%2Fn_tank_5m3.jpg&w=1920&q=75)

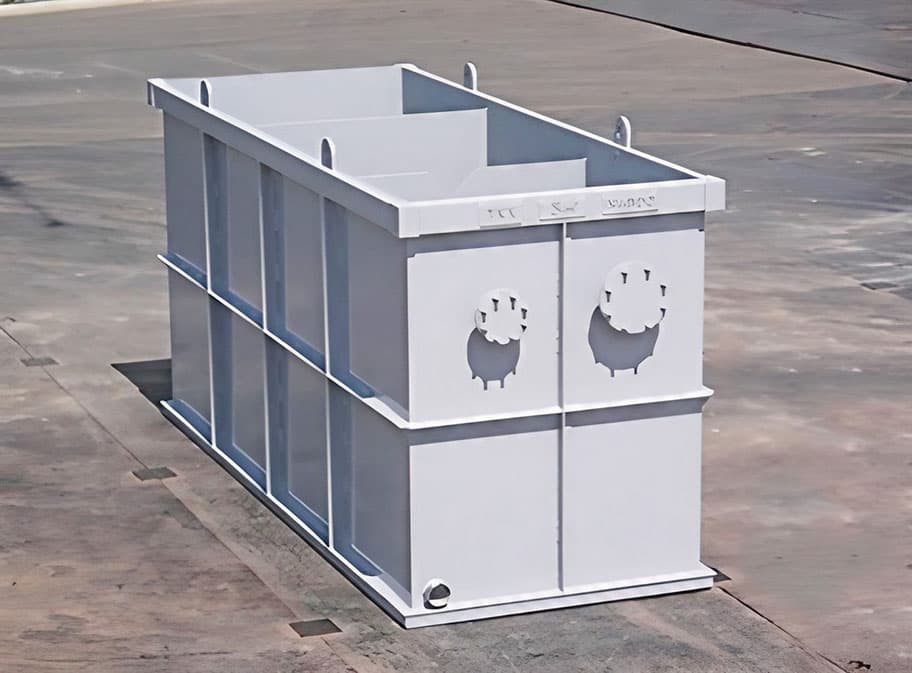

5㎥のノッチタンク
仕様および寸法表
水槽タンク
容量(m³) | 寸法(mm) | 重量(t) | 運搬車両 | 接続用フランジ数及びサイズ | 水抜き&キャップ | |||
---|---|---|---|---|---|---|---|---|
高さ × 幅 × 長さ | 20B | 8B | 6B | 4B | ||||
42 | 2,244 (2,354) × 2,318 × 9,618 | 6.5~7.3 | 10t | 6 | 6 | ※フランジ無しタイプ有 | 3B × 1 | |
35 | 2,244 (2,244) × 2,018 × 9,318 | 6.1~6.8 | 10t | 6 | 6 | ※フランジ無しタイプ有 | 3B × 1 | |
32 | 2,244 (2,354) × 2,348 × 7,218 | 5.0~5.8 | 10t | 6 | 6 | 3B × 1 | ||
26 | 2,244 (2,244) × 2,048 × 6,918 | 4.7~5.4 | 10t | 6 | 6 | 3B × 1 | ||
24 | 1,949 (2,089) × 2,318 × 6,618 | 4.4~5.3 | 10t | 6 | 6 | 3B × 1 | ||
20 | 1,949 (2,089) × 2,018 × 6,318 | 4.2~4.9 | 10t | 6 | 6 | 3B × 1 | ||
16 | 1,949 (2,089) × 1,718 × 6,018 | 3.7~4.8 | 10t | 6 | 6 | 3B × 1 | ||
12 | 1,901 (2,020) × 1,992 × 3,892 | 2.2 | 4t | 12 | 3B × 1 | |||
10 | 1,901 (2,020) × 1,742 × 3,592 | 2 | 4t | 12 | 3B × 1 | |||
8 | 1,901 (2,020) × 1,492 × 3,292 | 1.8 | 4t | 12 | 3B × 1 | |||
5 | 1,580 (1,695) × 1,219 × 3,160 | 1.2 | 4t 以下 | 1 | 1 | 3B × 1 | ||
3 | 1,275 (1,390) × 1,219 × 2,362 | 0.8 | 4t 以下 | 1 | 1 | 3B × 1 | ||
2 | 920 (1,015) × 1,219 × 1,912 | 0.5 | 4t 以下 | 1 | 3B × 1 | |||
1 | 920 (1,015) × 912 × 1,412 | 0.3 | 4t 以下 | 1 | 3B × 1 |
水槽タンクセット
容量(m³) | 寸法(mm) | 重量(t) | 運搬車両 |
---|---|---|---|
高さ × 幅 × 長さ | |||
77m³set (35㎥+42㎥) | 15t | ||
60m³set (16㎥+20㎥+24㎥) | 15t | ||
58m³ set(26㎥+32㎥) | 15t | ||
30m³ set (8㎥+10㎥+12㎥) | 10t |
ノッチタンク
容量(m³) | 寸法(mm) | 重量(t) | 運搬車両 | 接続用フランジ数及びサイズ | 水抜き&キャップ | |||
---|---|---|---|---|---|---|---|---|
高さ × 幅 × 長さ | 20B | 8B | 6B | 4B | ||||
20 | 2,209 (2,359) × 1,748 × 6,518 | 4.7 | 10t | 3 | 3B × 2 | |||
10 | 1,829 (1,944) × 1,715 × 3,560 | 2 | 4t 以下 | 3 | 3B × 2 | |||
8 | 1,829 (1,944) × 1,462 × 3,262 | 1.9 | 4t 以下 | 3 | 3B × 2 | |||
5 | 1,580 (1,695) × 1,219 × 3,160 | 1.3 | 4t 以下 | 1 | 1 | 3B × 2 | ||
3 | 1,275 (1,390) × 1,219 × 2,362 | 0.9 | 4t 以下 | 1 | 1 | 3B × 2 | ||
2 | 920 (1,015) × 1,219 × 1,912 | 0.5 | 4t 以下 | 1 | 3B × 2 | |||
1.5 | 920 (1,015) × 1,004 × 1,912 | 0.4 | 4t 以下 | 1 | 3B × 2 | |||
1 | 920 (1,015) × 912 × 1,412 | 0.3 | 4t 以下 |
※寸法列の括弧名の数値は吊りピースを含んだ寸法
