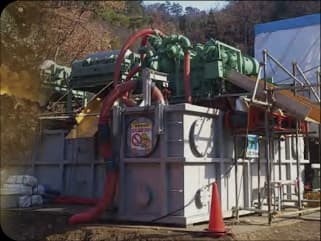

汚染土壌分級システム（NETIS登録技術）

技術背景と概要

■提案技術の背景

日本国内において、放射性セシウムを多く含んだ除去土壌や、工場跡地に多い重金属に汚染された土壌などがありますが、それらを処理するために、従来は湿式サイクロンなどにより粒径75μｍで分級することで、75μｍ以下の重金属や放射性セシウムを最終処分してきました。しかし、重金属や放射性セシウムは微細な粘土粒子（特に20μｍ未満の微粒子）に多く吸着されているため、従来の75μｍの分級から20μｍの分級に変えることで、20μｍ以上の粗粒分を再生資材として利用することが可能となり、最終処分量の減容化が期待されます。

■提案技術の概要

従来のデカンタ式遠心分離機の用途は、1,000G以上の高い遠心力を発生させることで水と固体の分離に利用されていましたが、弊社が開発した技術は、デカンタ式遠心分離機を利用し、水中にある固体粒子分を設定した粒径で分級する技術です。この技術で重金属や放射性セシウムが吸着した土壌に対し、デカンタ形遠心分離機の分級点を粒径20μｍに設定し、分級した20μｍ以上の粗粒分に対し複数回繰り返し分級を行います。それにより、20μｍ未満の微粒子（粘土分）に吸着した重金属や、放射性セシウムを分級した20μｍ以上の粗粒分から80％以上取り除くことができます。

技術概要

■提案技属や放射性セシウムは粒径20μm未満の微粒子（粘土分）に多く吸着する理由

同じ体積で比較した時に、粒子が小さいほど表面積は大きくなります。表面積が多い分、重金属や放射性セシウムなどは小さい粒子に付着し易くなります。

■重金属や放射性セシウムは粒径20μｍ未満の微粒子（粘土分）に多く吸着

洗浄と分級を繰り返し行うことで、20μｍ以上の粗粒子分から20μｍ未満の微粒子（粘土分）を取り除いていけば、徐々に汚染度は低減していきます。

技術の原理

液中にある固体は、重力により自然に沈降をします。これに自然沈降の何倍もの遠心力を与えて液中の固体を強制的に早く沈降させることができるのが遠心分離機です。遠心分離機には、遠心力の他に沈降した固体を掻き出す機構（スクリュー）がついており、固体を掻き出す速度を調整する事が出来ます。また、遠心分離機の内部に溜めた液中の水位を自由に変える事で、重い固体と軽い固体の分級点を調整することが出来ます。これらの遠心力、掻き出し速度、液中の水位を調整する事で、粒径20μmでの分級点や回収率の調整が可能になります。

処理イメージ

再生利用のイメージ

分級データ（1）

※令和３年度 除去土壌等の減容等技術実証事業 試験データより

分級前泥水では、20μm未満の粒子量が70.99％でしたが、分級を繰り返し行う事で、3回目の分級で回収した粗粒分に混入した20μm未満の細粒分量は、15.52％まで減少しており、重量換算すると、95.5％の細粒分が除去されています。また、分級2回目、3回目では、10μm未満の粒子は4％と概ね除去されており、5μm未満の粒子は全て除去されています。今回、試験に使用した土壌は、農地と山林から採取した土壌を同じ条件で2回づつ実施しましたが、山林の土壌でも同じ傾向になりました。

分級データ（2）

分級による効果

• 遠心分離機を利用し、複数回分級を行うこと回収した粗粒分への20μｍ未満の細粒分量は15％程度です。
  分級前の粗粒分と細粒分が分離しているほど、1回の分級での除去率が高くなります。
  1回目の分級で回収した粗粒分への10μｍ未満の粒子量は4％、5μｍ未満の粒子量は1％以下です。
  2回目以降の分級で回収した粗粒分への10μｍ未満の粒子量は2％以下、5μｍ未満の粒子量は0％以下です。

• 粗粒分の回収率は、80％以上になります。
  分級前の粗粒分と細粒分の固着や粒子の団粒化が少ないほど、回収率は高くなります。

• 汚染濃度は、粗粒分に固着した汚染物質が少ないほど、回収した粗粒分の汚染濃度は低くなります。
  粗粒分に汚染物質が固着していない場合は、遠心分離機を利用し複数回分級を行うことで汚染物質濃度を70％以上低減できます。
  汚染物質によっては、粗粒分にも高濃度で汚染物質が固着している場合があり、粗粒分と細粒分の汚染濃度が同じ場合、分級しても分級前と同じ汚染濃度になります。

• 粗粒分と細粒分の固着を剥がす効果があります。
