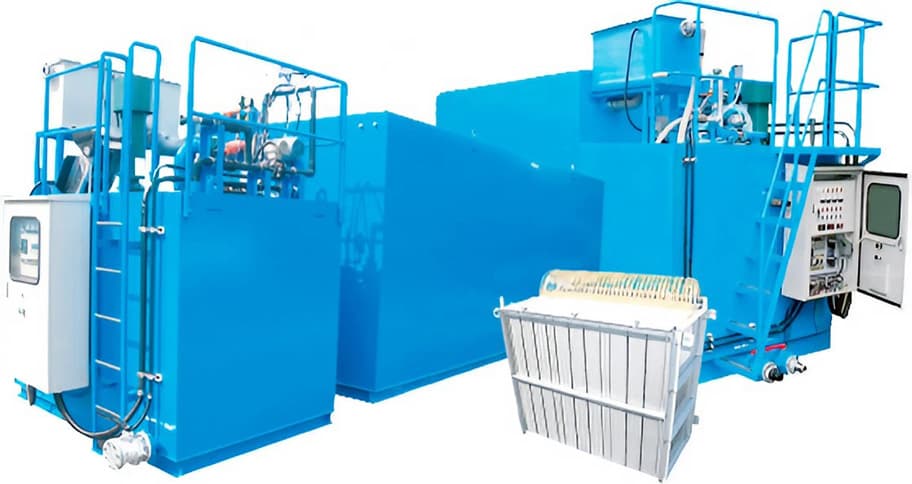

汚水膜処理装置システム
処理水の放流や工業用水として再利用をする場合、浄化装置として膜処理ユニットをご用意します。
汚水膜処理システムの設置例

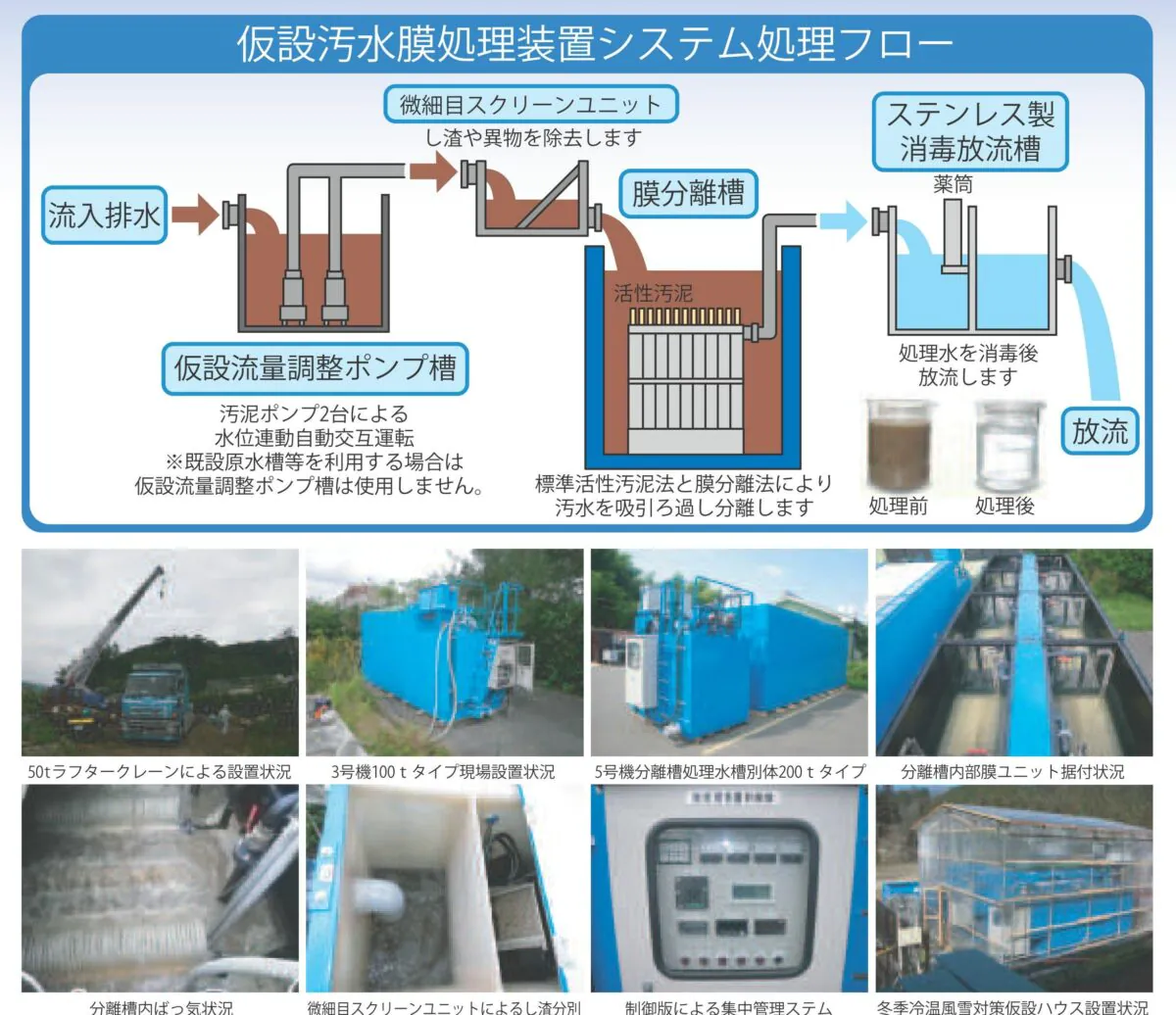

処理フロー
構成図
膜分離槽処理水槽一体型100tタイプ
膜分離槽処理水槽一体型200tタイプ
特徴
- SSの無いクリアな処理水を実現
排水処理で実績のあるクボタ社製の液中膜を使用した高性能排水処理システムです。高次処理である3次処理レベルのSSが無い、非常にクリアな処理水を実現できます。処理水は工業用などに使用される中水として利用できます。 - 省スペース
好気性微生物に水中の有機物を処理させる活性汚泥として運転できるため、曝気槽や濃縮槽が不要です。膜処理装置本体と流量調整ポンプ槽※1、ステンレス製消毒放流槽といったシンプルな構成ですので非常にコンパクト。狭量地でも設置できます。 - 高い処理能力
1ユニットあたり約96㎥〜192㎥0ですので余裕を持った処理ができます。
仕様及び寸法表
膜型式 | 流入水質(mg/L) | 処理水質(mg/L) | ||||
|---|---|---|---|---|---|---|
BOD | COD | SS | BOD | COD | SS | |
クボタ製薬中膜・平膜式 | 200 | 150 | 250 | 10 | 15 | 5 |
仕様及び寸法表
分類 | 処理能力(㎥/日) | 膜ろ過面積(㎡) | 膜分離総外形寸法 | 膜分離総外形寸法 | 膜ユニット | 必要電源(A) | 電源(V) | 重量(kg) | ||
|---|---|---|---|---|---|---|---|---|---|---|
高さ × 幅 × 長さ | 高さ × 幅 × 長さ | 1ユニットあたり | 60Hz | 膜分離槽 | 処理水槽 | |||||
運転時 | 起動時 | |||||||||
膜分離槽処理水槽一体型100tタイプ | 96 | 240 | 2,370 × 5,012 × 2,706 | - | 75枚(60㎡) × 4ユニット | 65 | 51 | 200 | 約7,000 | - |
膜分離槽処理水槽一体型200tタイプ、膜分離槽処理水槽一体型200tタイプ | 192 | 480 | 2,252 × 6,562 × 2,506 | 2,252 × 1,772 × 2,741 | 75枚(60㎡) × 8ユニット | 75 | 63 | 200 | 約7,300 | 約1,700 |
